Клапан A110400.02.00
Код: A110400.02.00
Материал: сталь.
ДхШхВ: 60х30х30 мм
Вес: 0,3кг.
Поток, л/мин: 5-60
Макс. давление, бар: 350
Размер резьбы: 1/2"G
Односторонний дроссельный клапан.
Является аналогом: ---
Производитель фирма: HBS (Италия)
X

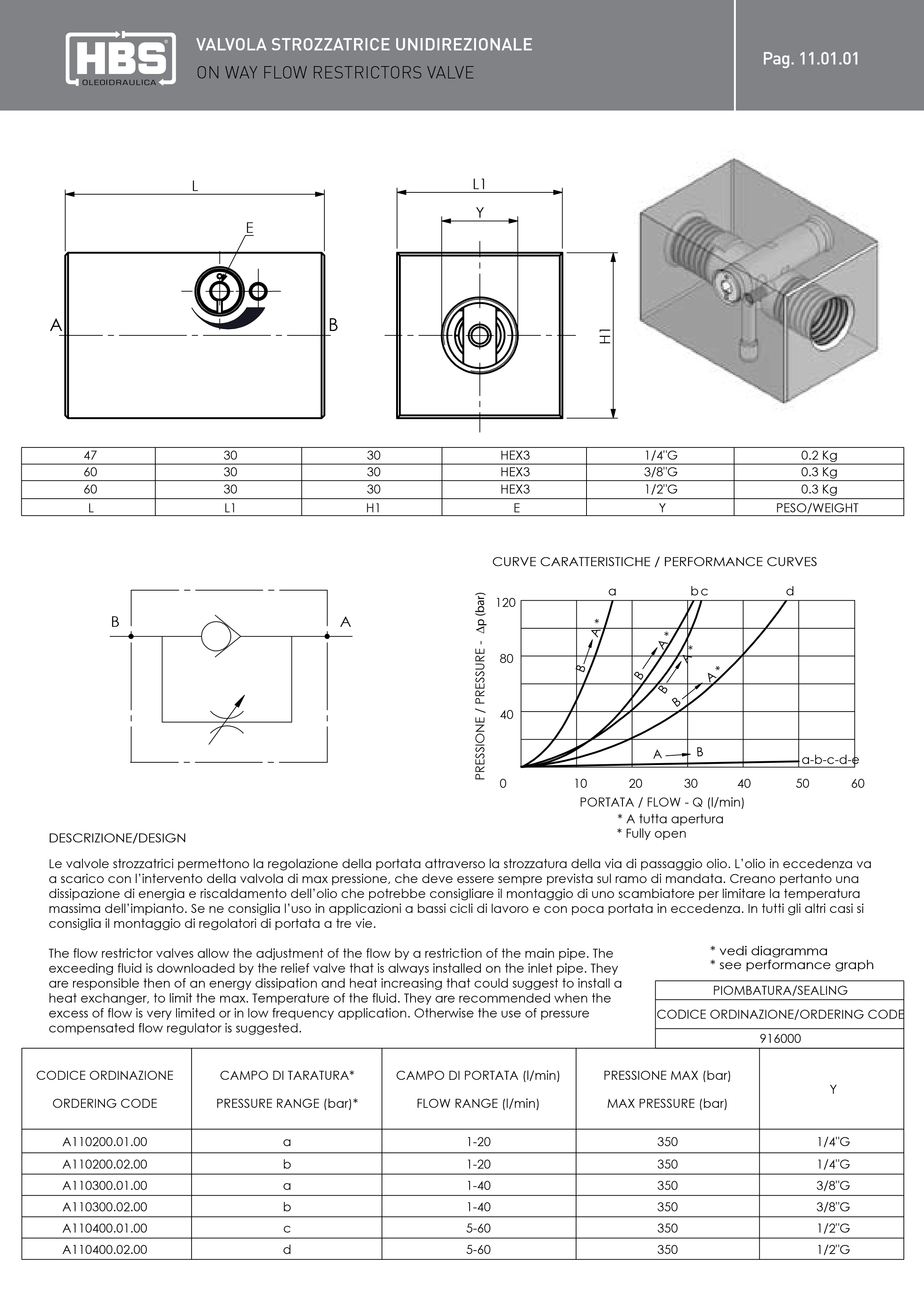

Клапан A110400.02.00
Характеристические кривые (Performance Curves)
Полностью открытый (Fully open ):a-b-c-d-e
Расход/Поток (Flow-Q ): 0, 10, 20, 30, 40, 50, 60 л/мин
Характеристические кривые (Performance Curves)
Полностью открытый (Fully open ):a-b-c-d-e
Расход/Поток (Flow-Q ): 0, 10, 20, 30, 40, 50, 60 л/мин
Технические параметры
| Размеры | Значения |
|---|---|
| L | 47 мм |
| L1 | 30 мм |
| H1 | 30 мм |
| E | HEX3 |
| Y | Размер портов: 1/4", 3/8", 1/2" |
| Вес | 0.2 кг (для 1/4"), 0.3 кг (для 3/8" и 1/2") |
Описание
Клапан представляет собой дроссельный клапан с возможностью регулировки потока. Основные характеристики:
-
Принцип работы :
Клапан позволяет регулировать поток путем ограничения основной магистрали прохода жидкости. Избыточная жидкость сбрасывается через предохранительный клапан, установленный на входной трубе. -
Создание энергии рассеивания :
Работа клапана может привести к нагреву жидкости из-за рассеивания энергии. Для контроля температуры рекомендуется установка теплообменника. -
Рекомендации по использованию :
-
Подходит для приложений с небольшими избытками потока или низкой частотой работы.
-
В остальных случаях рекомендуется использование регуляторов потока с компенсацией давления.
-
Технические характеристики
| Код заказа | Потери давления* | Диапазон расхода (л/мин) | Максимальное давление (бар) | Размер портов | Вес |
|---|---|---|---|---|---|
| A110200.01.00 | a | 1–20 | 350 | 1/4" | 0.2 кг |
| A110200.02.00 | b | 1–20 | 350 | 1/4" | 0.2 кг |
| A110300.01.00 | a | 1–40 | 350 | 3/8" | 0.3 кг |
| A110300.02.00 | b | 1–40 | 350 | 3/8" | 0.3 кг |
| A110400.01.00 | c | 5–60 | 350 | 1/2" | 0.3 кг |
| A110400.02.00 | d | 5–60 | 350 | 1/2" | 0.3 кг |
Примечания
-
Потери давления : Указываются значения (a, b, c, d) для каждого типа клапана.
-
Диапазон расхода : Варьируется в зависимости от модели:
-
1–20 л/мин для 1/4".
-
1–40 л/мин для 3/8".
-
5–60 л/мин для 1/2".
-
-
Максимальное давление : Для всех моделей составляет 350 бар .
-
Вес : От 0.2 кг (для 1/4") до 0.3 кг (для 3/8" и 1/2").
