Клапан A110200.01.00
Код: A110200.01.00
Материал: сталь.
Размеры ДхШхВ: 60х30х30 мм
Вес: 0,2кг.
Макс. поток, л/мин: 20
Макс. давление, бар: 350
Размер резьбы: 1/4"G
Односторонний ограничительный клапан потока.
Является аналогом: ---
Производитель фирма: HBS (Италия)
X

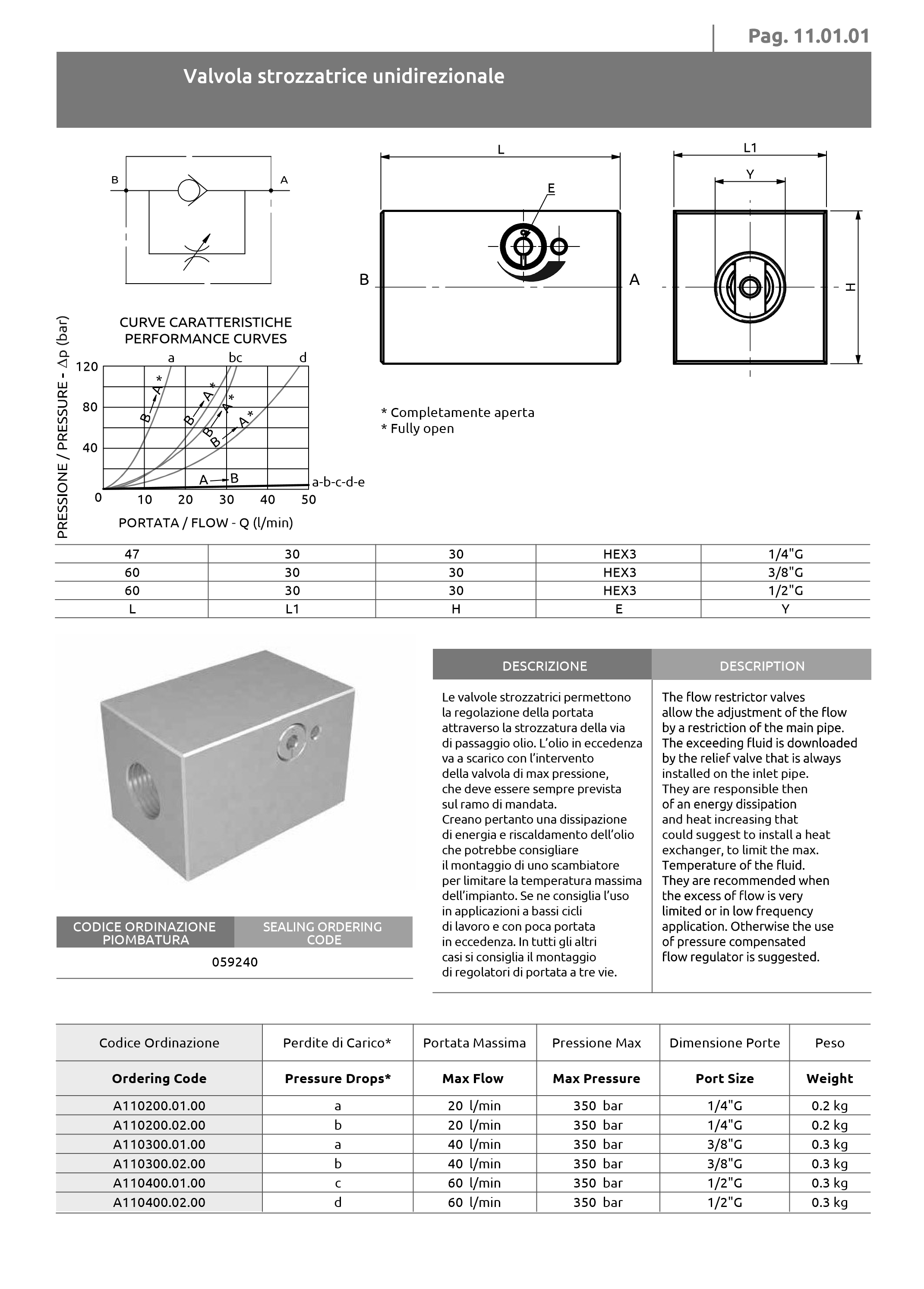

Характеристики работы
• Полностью открытый
• Кривые производительности: a-b-c-d-e
Расход/Поток (Q): 0, 10, 20, 30, 40, 50 л/мин
Технические параметры
| Размеры | Значения |
|---|---|
| L | 47 |
| L1 | 30 |
| H | 30 |
| E | HEX3 |
| Y | 1/4"G |
| L | 60 |
| L1 | 30 |
| H | 30 |
| E | HEX3 |
| Y | 3/8"G |
| L | 60 |
| L1 | 30 |
| H | 30 |
| E | HEX3 |
| Y | 1/2"G |
Описание
Дроссельные клапаны позволяют регулировать поток путем ограничения основной магистрали прохода масла. Избыточное масло сбрасывается через предохранительный клапан, который всегда установлен на входной трубе.
• Создается рассеивание энергии и нагрев масла.
• Рекомендуется установка теплообменника для ограничения максимальной температуры жидкости.
• Рекомендуются для использования в приложениях с небольшими избытками потока или низкой частотой работы.
• В противном случае рекомендуется использование регуляторов потока с компенсацией давления.
Код заказа и технические характеристики
| Код заказа | Потери давления* | Максимальный расход | Максимальное давление | Размер портов | Вес |
|---|---|---|---|---|---|
| A110200.01.00 | a | 20 л/мин | 350 бар | 1/4"G | 0.2 кг |
| A110200.02.00 | b | 20 л/мин | 350 бар | 1/4"G | 0.2 кг |
| A110300.01.00 | a | 40 л/мин | 350 бар | 3/8"G | 0.3 кг |
| A110300.02.00 | b | 40 л/мин | 350 бар | 3/8"G | 0.3 кг |
| A110400.01.00 | c | 60 л/мин | 350 бар | 1/2"G | 0.3 кг |
| A110400.02.00 | d | 60 л/мин | 350 бар | 1/2"G | 0.3 кг |
Примечания
1. Потери давления : Указываются значения (a, b, c, d) для каждого типа клапана.
2. Максимальный расход : Варьируется от 20 до 60 л/мин в зависимости от модели.
3. Максимальное давление : Для всех моделей составляет 350 бар.
4. Размер портов : Доступны варианты: 1/4", 3/8", 1/2".
5. Вес : От 0.2 до 0.3 кг.
